数控切割机在日常操作过程中的工艺的至关重要性

以下为苏州卡斯倍诺数控科技小编为大家分享的一些经验，以供大家分享：

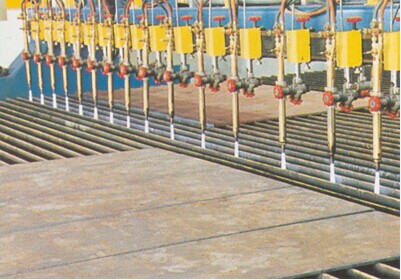

一般数控切割机在执行切割前需要完成作图及数控火焰切割机的编辑及处理，为保证工件质量，一般不在工作轮廓上直接安排穿透点（即打火点），而是使其离开弓箭一段距离，经过一段切割线后再进入工件轮廓，这段线通常称之为切割引线或引入线。引入线的长度由材料的厚度和所采用的切割方法来确定，一般来讲，引线的长度随厚度增加而加长。

引入线的安排应注意如下几点：

1、引入线在不影响穿孔和切割的情况下，应尽可能的短，其引入方向应与切割机运行方向尽可能一致。在穿孔时飞溅的熔渣应不飞向切割机，而是向切割机启动运行的反方向飞去。

2、引入线在切割工件内腔时的安排

①直引线，在实际且各种，直引线最为常用，但在切割起、终点处容易遗留一个凹痕和小尾巴。内腔是方形时，引线一般从某一角切入，圆形内腔一般没什么要求。
②圆引线，如果要求较高质量的切割接点，最好使用园引线，

③引线在切割工件外形时的安排在切割外形时，一般采用直引线。

④设计引入线，还应尽可能减少材料浪费，有时需配合套料来考虑。

一般认为电源正常输出电压即为切割电压。数控火焰切割机通常有较高的空载电压和工作电压，在使用电离能高的气体如氮气、氢气或空气时，稳定等离子弧所需的电压会更高。当电流一定时，电压的提高意味着电弧焓值的提高和切割能力的提高。如果在焓值提高的同时，减小射流的直径并加大气体的流速，往往可以获得更快的切割速度和更好的切割质量。
　　1、氧气可以提高切割低碳钢材料的速度。使用氧气进行切割时，切割模式与火焰切割很想像，高温高能的等离子弧使得切割速度更快，但是必须配合使用抗高温氧化的电极，同时对电极进行起弧时的防冲击保护，以延长电极的寿命。

　　2、氢气通常是作为辅助气体与其它气体混和作用，如着名的气体H35（氢气的体积分数为35％，其余为氩气）是等离子弧切割能力最强的气体之一，这主要得利于氢气。由于氢气能显着提高电弧电压，使氢等离子射流有很高的焓值，当与氩气混合使用时，其等离子射流的切割能力大大提高。一般对厚度70mm以上的金属材料，常用氩＋氢作为切割气体。若使用水射流对氩＋氢气等离子弧进一步压缩，还可获得更高的切割效率。

　　3、空气中含有体积分数约78%的氮气，所以利用空气切割所形成的挂渣情况与用氮气切割时很想像；空气中还含有体积分数约21%的氧气，因为氧的存在，用空气的切割低碳钢材料的速度也很高；同时空气也是最经济的工作气体。但单独使用空气切割时，会有挂渣以及切口氧化、增氮等问题，而且电极和喷嘴的寿命较低也会影响工作效率和切割成本。由于等离子弧切割一般使用恒流或陡降外特征的电源，喷嘴高度增加后，电流变化很小，但会使弧长增加并导致电弧电压增大，从而使电弧功率提高；但同时也会使暴露在环境中的弧长增长，弧柱损失的能量增多。在两个因素综合作用的情况下，前者的作用往往完全被后者所抵消，反而会使有效的切割能量减小，致使切割能力降低。通常表现是切割射流的吹力减弱，切口下部残留的熔渣增多，上部边缘过熔而出现圆角等。另外，从等离子射流的形态方面考虑，射流直径在离开枪口后是向外膨胀的，喷嘴高度的增加必然引起切口宽度加大。所以，选用尽量小的喷嘴高度对提高切割速度和切割质量都是有益的，但是，喷嘴高度过低时可能会引起双弧现象。采用陶瓷外喷嘴可以将喷嘴高度设为零，即喷口端面直接接触被切割表面，可以获得很好的效果。

　　4、氮气是一种常用的工作气体，在有较高电源电压的条件下，氮气等离子弧有较好的稳定性和比氩气更高的射流能量，即使是切割液态金属粘度大的材料如不锈钢和镍基合金时，切口下缘的挂渣量也很少。氮气可以单独使用，也可以同其它气体混和使用，如自动化切割时经常使用氮气或空气作为工作气体，这两种气体已经成为高速切割碳素钢的标准气体。有时氮气还被用作氧等离子弧切割时的起弧气体。

　　5、氩气在高温时几乎不与任何金属发生反应，氩气数控等离子切割机很稳定。而且所使用的喷嘴与电极有较高的使用寿命。但氩气等离子弧的电压较低，焓值不高，切割能力有限，与空气切割相比其切割的厚度大约会降低25%。另外，在氩气保护环境中，熔化金属的表面张力较大，要比在氮气环境下高出约30%，所以会有较多的挂渣问题。即使使用氩和其它气体的混合气切割也会有粘渣倾向。因此，现已很少单独使用纯氩气进行等离子切割。

数控等离子切割机，数控火焰切割机，光纤激光切割机，便携式数控切割机的生产厂家苏州卡斯倍诺数控科技有限公司提供发布于www.cs-pronou.com
